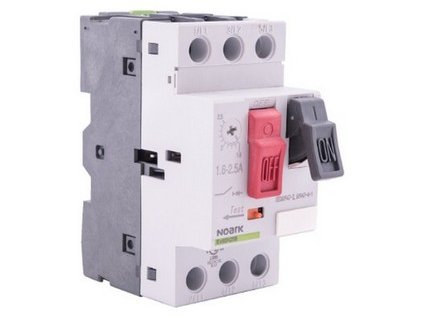

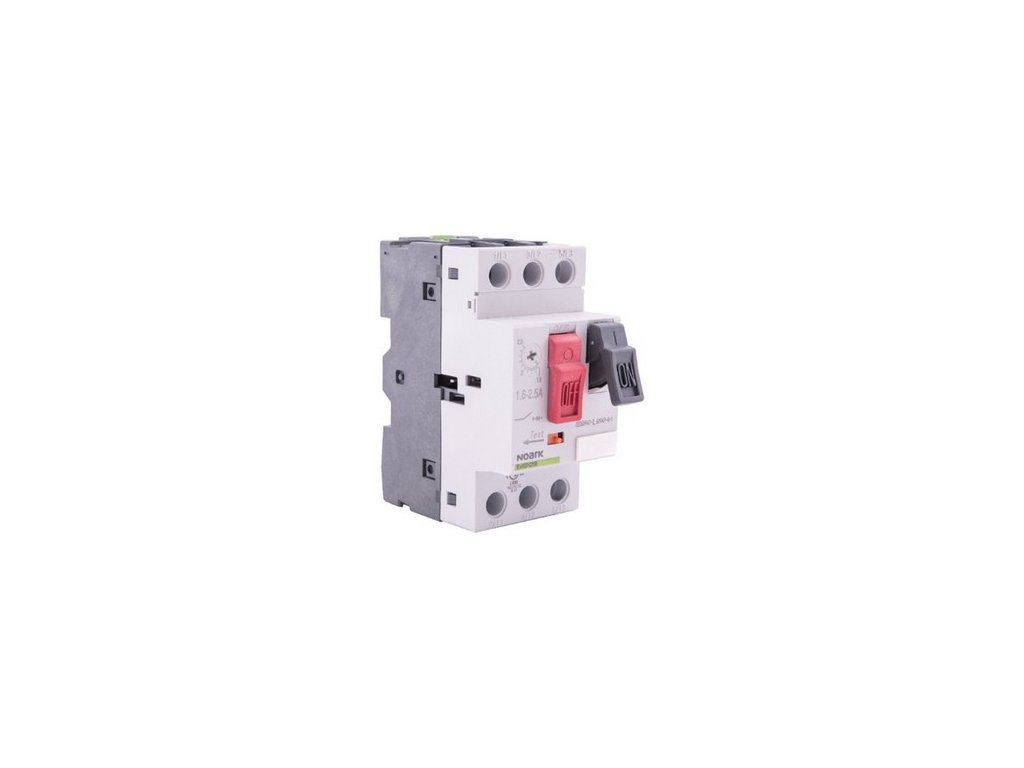

Tlačítkový motorový spúšťač Ex9SN, 9-14A

Podrobný popis

Manuálne motorové spúšťače sú ochranné elektronické zariadenia určené pre hlavné okruhy motorových obvodov. Sú určené pre manuálne spínanie motorov ON/OFF a k ochrane pred skratom a výpadkom fázy. Táto bezpoistková verzia ochrany s manuálnym motorovým spúšťačom šetrí náklady, miesto a zaisťuje rýchlu reakciu pri skrate, kedy zaistí vypnutie motora rádovo v milisekundách. Kombinácia manuálneho motorového spúšťača je nastavená spoločne s ističom a prepäťovým relé.

Citlivé na výpadok fáze: ANO
Stupeň krytia (IP): IP20
Typ ovládacieho prvku: Tlačítko
Šířka: 44.5
Hĺbka: 91.3
S integrovaným pomocným spínačom: NIE
S integrovanou podpäťou pod napätím: NIE
Tepelná ochrana: ANO
Vypnite techniku: Termomagnetický
Konštrukcia zariadenia: Kompletné zariadenie v kryte
Menovitý trvalý prúd lu: 14
Menovitý prevádzkový výkon pri AC-3, 400 V: 5.5
Menovitá skratová vypínacia kapacita Icu při 400V, AC: 15
Menovitý prevádzkový výkon pri AC-3, 230 V: 3
Počet pólov: 3
Rozsah nastavenia neošetrenej skratovej spúšte: 170
Druh elektrického zapojenia hlavného obvodu: Rámová svorka
Výška: 81
