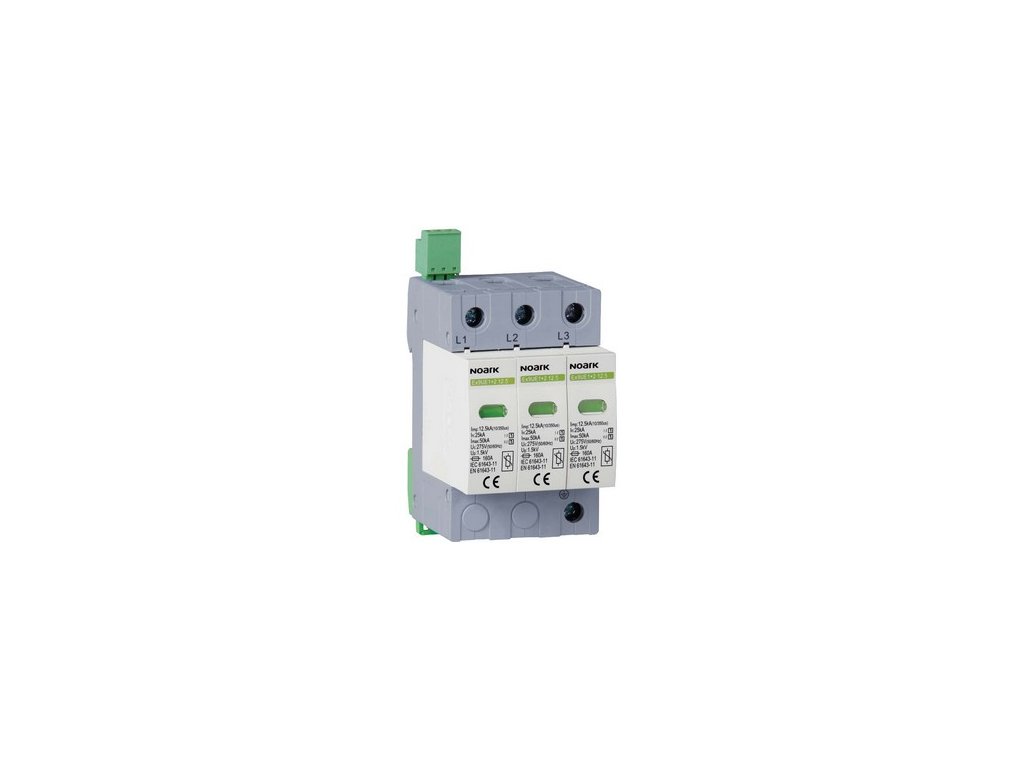

Prepäťová ochrana, trieda 1+2 (B+C), Iimp=12,5 kA, Uc=275 VAC, 4 pól

Podrobný popis

Zvodiče prepätia Ex9UE1+2 12.5 triedy I+II sú určené na ochranu proti nepriamemu zásahu blesku nízkych intenzít. V štandardnej trojfázovej TNC sústave poskytujú ochranu podľa požiadaviek LPL III, IV definovaných v norme STN EN 62305 s celkovým atmosferickým prúdom zavedeným do elektrickej inštalácie 37,5kA a celkovým zásahom blesku s prúdom 75 alebo 100 kA, v závislosti od typu a miesta SPD inštalácie. Konštrukcia zvodiča Ex9UE1+2 12,5 pozostáva z MOV varistora, ktorý zabezpečuje veľmi malý reakčný čas a charakteristiky pre obe triedy I+II. Modulárne prevedenie s vymeniteľnými modulmi umožňuje jednoduchú a rýchlu výmenu funkčných modulov po prekročení životnosti, spôsobenej napríklad častým výskytom prepäťových špičiek.

Signalizácia na zariadení: Optický
Konfigurácia systému DC: NIE
Nominálne napätie AC: 275
Úroveň ochrany napätia L-PE: 1.5
max. flexibilný prierez vodiča (jemný prameň): 50
Maximálne striedavá napätie: 275
Vyčerpávajúci: NIE
Konfigurácia systému TN -C-S: ANO
Konfigurácia systému TT: NIE
Testovacia trieda: Typ 1 + 2
Merná energia (W/R): 156.25
Konfigurácia systému ostatné: NIE
Konfigurácia systému IT: NIE
Konfigurácia systému TN: ANO
Počet pólov: 4
Úroveň ochrany napätia L-N: 1.5
Max. prierez vodiča pevný (plný, lankový): 50
Upevňovacia metóda Din lišta (horná lišta): 35 mm
Nominálne napätie: DC
Konfigurácia systémuTN-S: ANO
Integrovaná záložná poistka: NIE
Konfigurácia systému TN-C: NIE
Veľkosť konštrukcie: 4 Modulová šírka
Energeticky koordinovaný ochranný účinok s ohľadom na koncové zariadenie: NIE
Bleskový impulzný prúd (10/350): 12.5
Vzdialená signalizácia: NIE
