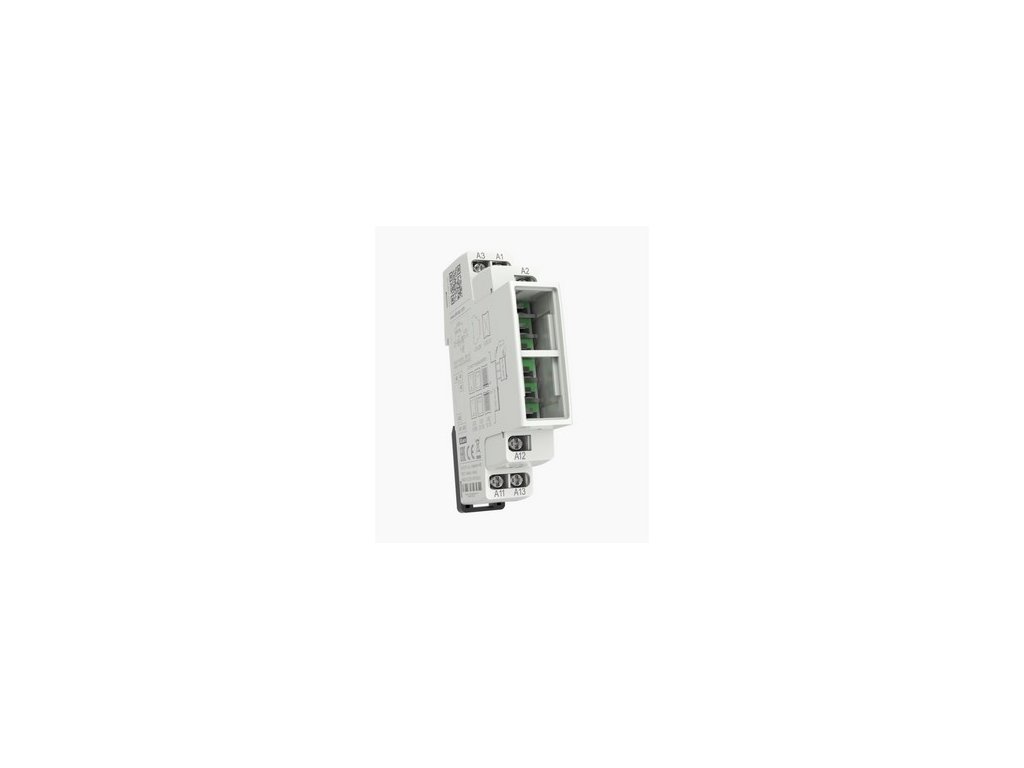

Ovládací a signalizačný základný modul USS-ZM

Podrobný popis

Nové inovatívne riešenie pôvodných ovládacích a signalizačných modulov OS.
USS - “Urob si sám” = do základného modulu možno “nacvaknúť” rôzne typy spínacích a signalizačních jednotiek.
Jednotky sa dodávajú samostatne, jednotlivé konfigurácie si uskutočňuje užívateľ a sú meniteľné i do budúcna.
Do jedného modulu je možné osadiť až 2 pozície jednotiek, čo vedie k úspore miesta v rozvádzači (napr. 2x prepínač, 2x signálku alebo ich kombinácie).
Spínače, prepínače, tlačítka – majú nízky zdvih a veľkoplošný hmatník, svojím prevedením a spínacím mechanizmom spĺňajú vysoké nároky na početnosť spínania a kvalitu kontaktov.
Spínače s dútnavkou – zahŕňajú v jednej jednotke spínač aj signalizáciu, ktorá je riešená dútnavkou v kolíske spínača. Je možné ju zapojiť pre trvalú indikáciu alebo prerušovanú práve kontaktom spínača.
Signálka trvalo svietiaca/ blikajúca – vysokú svietivosť zaisťuje SMD LED dióda, ktorá rovnomerne presvetľuje svojou farbou celú plochu čírej signálky.

Jednotky sú meniteľné i do budúcnosti (napr. pri zmene aplikácie, rozšírení prevádzky ..)
V prevedení 1-MODUL (90 x 17.6 x 64 mm), upevnenie na DIN lištu
Rozsah pracovných teplôt prístroja -20 .. +55 ° C

Typy jednotiek (objednávajú sa zvlášť):
USS-ZM: Základný modul (krabička so svorkami a kontakty)
USS-00: Záslepka pre neobsadené pozície v module USS
USS-01: Spínač
USS-02: Prepínač
USS-03: Prepínač so strednou polohou
USS-04: Spínač + tlačidlo so strednou polohou
USS-05: Prepínacie tlačidlo so strednou polohou
USS-06 / R: Tlačidlo rozpínacie
USS-06 / S: Tlačidlo spínacie
USS-07: Spínač s dútnavkou (červená)
USS-08: Spínač s dútnavkou (zelená)
USS-09: Spínač s dútnavkou (žltá)
USS-10: Signálna LED (červená)
USS-11: Signálna LED (zelená)
USS-12: Signálna LED (žltá)
USS-13: Signálna LED (biela)
USS-14: Signálna LED blikajúce (červená)
USS-15: Signálna LED (modrá)
