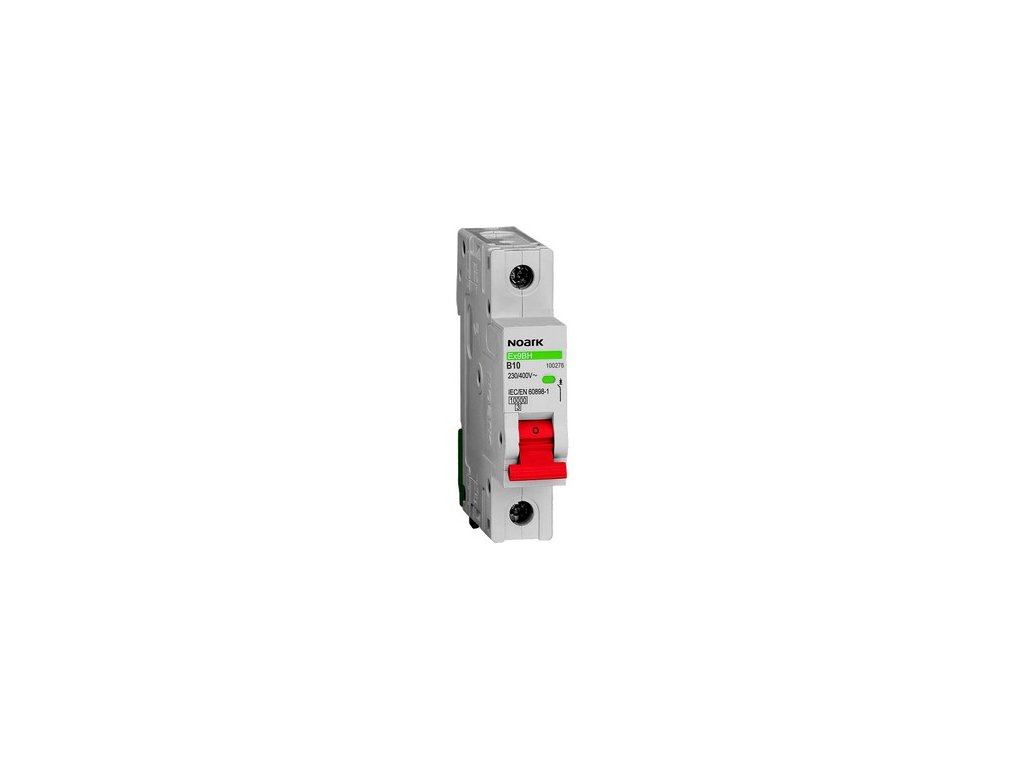

Istič 10000A, charakteristika B, 10A, 1pól 100276

Podrobný popis

Modulárne ističe radu Ex9BH sú univerzálnymi prístrojmi pre všetky druhy aplikácií spĺňajúce vysoké nároky štandardov pre ističe pre domové použitie EN 60898 s menovitými prúdmi 1 až 63 A. Skratová vypínacia schopnosť Icn je 10 kA. Údaj je platný pre všetky verzie ističov, tj. Až do menovitého prúdu 63 A s vypínacou charakteristikou D. Ističe Ex9BH (10 kA) sú ponúkané v 1, 1 + N, 2, 3, 3 + N a 4pólovom prevedení so šírkou pólu jeden modul (18 mm) s vypínacími charakteristikami B, C a D. Ističe tejto rady sú vybavené farebnými ovládacími páčkami s farbou zodpovedajúcou menovitému prúdu daného ističa. Vzhľadom na skutočnosť, že páčky sú prefarbené celé, jedná sa o nezameniteľné označenie. Ističe je možné kombinovať so širokou ponukou príslušenstva vrátane pomocných a signalizačných kontaktov, vypínacie spúšte, podpäťové a prepäťové spúšte či chráničové moduly. Možno vytvárať rozličné kombinácie príslušenstva. Tie sú limitované iba celkovým počtom, nie druhom príslušenstva - všetky komponenty sú vzájomne kombinovateľné. Je možné použiť až tri jednotky pomocných alebo signalizačných kontaktov a súčasne až dve jednotky spúští.

Súčastné spínanie N-neutral: NIE
Menovitá charakteristika: B
Nominálny menovitý prúd: 10
Nominálne menovité napätie: 230
Vhodné pre zapustenú inštaláciu: ANO
Prúdová omedzujúca trieda: 3
Vhodné pre zapustenú inštaláciu: 72
Počet krytých pólov: 1
Typ napätia: AC
Präpeťová kategória: 3
Stupeň znečistenia: 2
Vstavaná hĺbka: ANO
Menovitá vypínacia schopnosť skratu Icn EN 60898 na 230 V: 10
Áno: 10
Stupeň krytia (IP): IP20
Šírka v moduloch: 1
Počet pólov (total): 1
