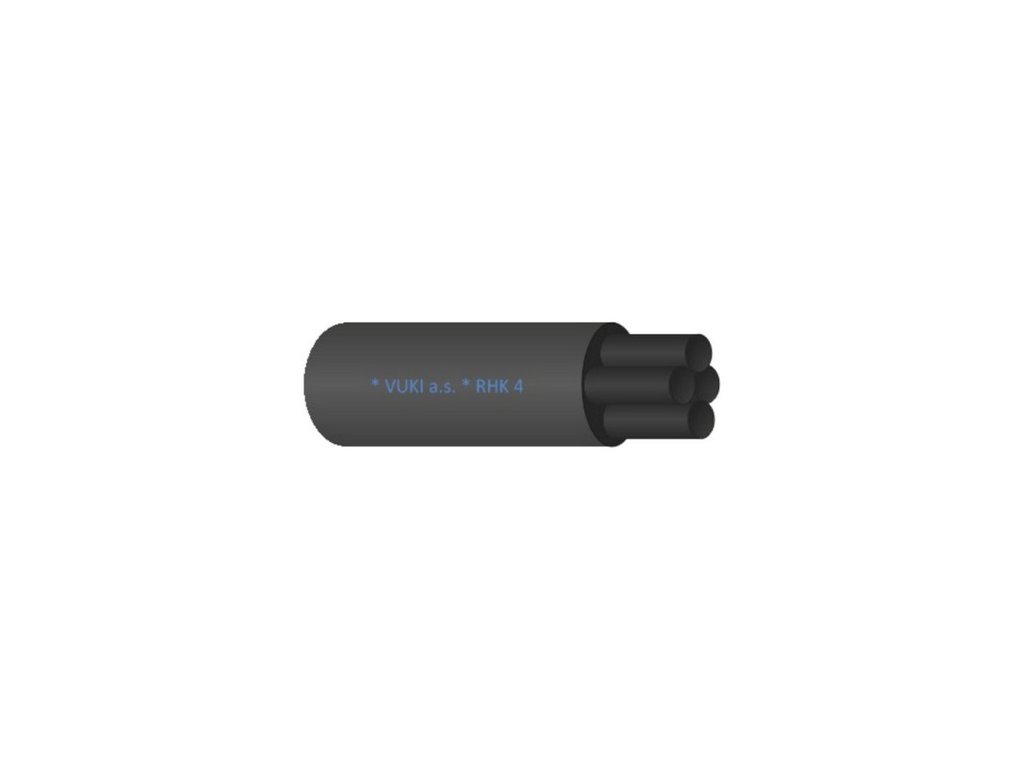

Hlava kombinovaná 4 prstá RHK 4 - 16/25

Podrobný popis

Teplom zmraštiteľné rozdeľovacie hlavy kombinované typu RHK 4 sa používajú na rozdelenie žíl pred ukončením celoplastových štvoržilových káblov AYKY alebo CYKY, na menovité napätie 0,6/1 kV.

RHK 4 – 16/25 Rozdeľovacia hlava na káble veľkosti 4 x 16 mm2 až 4 x 25 mm2

Dĺžka pred zmraštením: 12 cm, dĺžka po zmraštení


Rozdeľovacie hlavy sú vyrobené kombináciou teplom zmraštitelných hadíc, ktoré sú na vnútornej strane pokryté vrstvou teplom taviteľného lepidla a plastového výlisku. Pri montáži sa zmrašťujú len teplom zmraštiteľné hadice nasunuté na prstoch výlisku, ktoré obopnú a utesnia žily kábla a teplom zmraštiteľná hadica nasunutá na valcovej časti výlisku, ktorá obopne a utesní plášť kábla. Plastový výlisok sa nezmrašťuje, zostáva v pôvodnom stave. Teplom zmraštiteľné hadice sú vyrobené zo zosieteného PE, plastové výlisky z kopolyméru PP.

Hadice:
Hranica pevnosti v ťahu [MPa]: min. 13
Ťažnosť pri pretrhnutí [%]: min. 350
Zmrašťovacia teplota [°C]: 150 - 200
Teplota použitia - dlhodobo: 100
                       - krátkodobo [°C]: 150
Elektrická pevnosť [kV/mm]: 12


Výlisky:
Hranica pevnosti v ťahu [MPa]: min. 22
Ťažnosť pri pretrhnutí [%]: min. 650
Teplota použitia - dlhodobo: 110
                       - krátkodobo [°C]: 160
Elektrická pevnosť [kV/mm]: 18
